  六.车轮定位角  当汽车水平停放时,在汽车的纵向垂面内,主销上部向后倾斜一个角度r,称为主销后倾角。当主销具有后倾角时

  六.车轮定位角

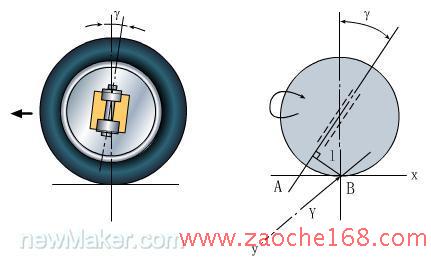

  当汽车水平停放时,在汽车的纵向垂面内,主销上部向后倾斜一个角度r,称为主销后倾角。当主销具有后倾角时,主销轴线与路面交点A 将位于车轮与路面接触点的前面。当汽车直线行驶时,若转向轮偶然受到外力作用而稍有偏转(例如向右偏转,如图中箭头所示),能产生回正作用。

  nload="javascript:if(>740)=740" align=center border=0>

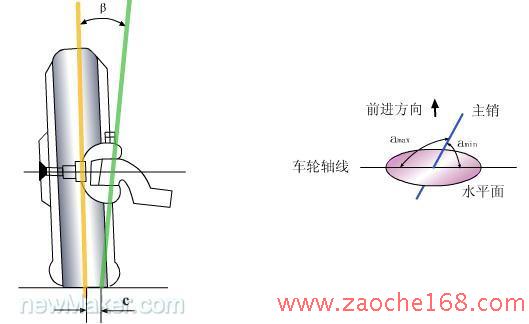

  当汽车水平停放时,在汽车的横向垂面内,主销轴线与地面垂线的夹角为主销内倾角。

  主销内倾角的作用是使车轮自动回正。通常车轮轴线不在水平面,为了方便说明这里假设直线行驶时车轮轴线在水平面上。对于车轮轴线不在水平面的情况,只要把下图的水平面改为锥面。如下图所示,考虑该水平面上和主销有交点的直线,主销与这些直线的夹角有一个最大值。而汽车直线行驶时,车轮轴线与主销的交角恰为这个最大值。

  车轮轴线与主销夹角在转向过程中是不变的,当车轮转过一个角度,车轮轴线就离开水平面往下倾斜,致使车身上抬,势能增加。这样汽车本身的重力就有使转向轮回复到原来中间位置的效果。

  nload="javascript:if(>740)=740" align=center border=0>

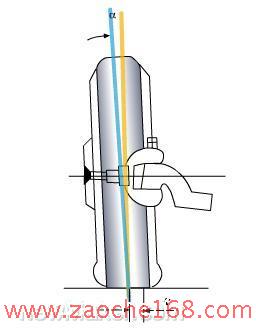

  如下图所示,当汽车水平停放时,在汽车的横向垂面内,车轮平面与地面垂线的夹角为前轮外倾角。如果空车时车轮的安装正好垂直于路面,则满载时车桥因承载变形而可能出现车轮内倾,这样将加速车轮胎的磨损。另外,路面对车轮的垂直反力沿轮毂的轴向分力将使轮毂压向外端的小轴承,加重了外端小轴承及轮毂紧固螺母的负荷,降低它们的寿命。因此,为了前轮有一个外倾角。但是外倾角也不宜过大,否则也会使轮胎产生偏磨损。

  nload="javascript:if(>740)=740" align=center border=0>

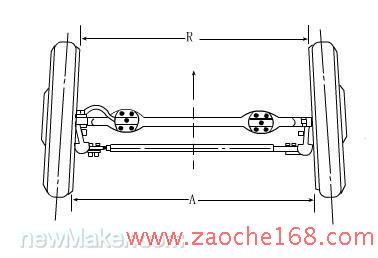

  车轮有了外倾角后,在滚动时就类似于滚锥,从而导致两侧车轮向外滚开。由于转向横拉杆和车桥的约束车轮不致向外滚开,车轮将在地面上出现边滚边向内滑的现象,从而增加了轮胎的磨损。为了避免这种由于圆锥滚动效应带来的不良后果,将两前轮适当向内偏转,即形成前轮前束。

  nload="javascript:if(>740)=740" align=center border=0>

  七.电控液压助力转向及电动动力转向

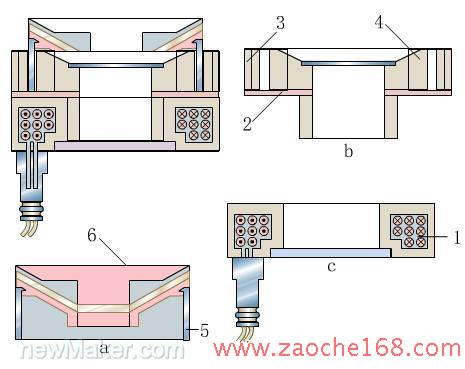

  电磁旋转助力器由静止和旋转两格部分构成。静止部分包括外部磁路(壳体2等)和励磁线圈3,励磁线圈3紧固在转向器壳体上。旋转部分包括永磁体和齿型组件图。永磁体a由30个磁极构成的永久磁环7和塑料保持架8组成,并通过注塑连接在阀芯轴9上。

  nload="javascript:if(>740)=740" align=center border=0>

  1 励磁线圈 2 金属板 3 齿环 4 齿轮 5 永久磁环 6 塑料保持架

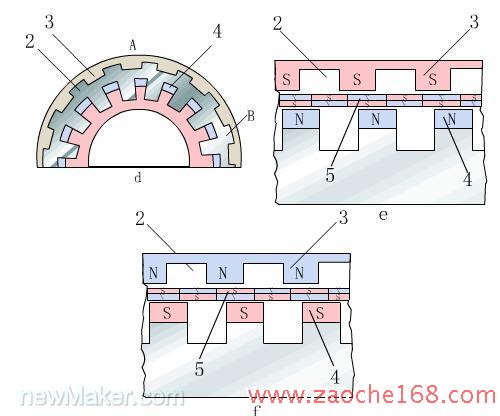

  当驾驶员转动转向盘时,因扭杆产生角位移,使永磁体a与齿型组件b之间既产生相对转动,又随转向盘一起旋转。当电子控制器感受车速信号并发出适合这一车速的电流指令时,若励磁线圈3为右旋绕组,则当通过正向电流时,按右手定则磁力线应是自下而上由中心向外环流,将齿轮6的齿顶端部磁化成N极,齿环5的齿顶端部磁化为S极,这两种磁极分别与永久磁环7的磁极发生磁力作用(同性向斥,异性相吸),其结果使永久磁环7处于稳定的中间平衡状态。

  若相使永久磁环7离开此平衡位置时(即与齿型组件b产生相对位移),需要克服电磁力的作用才能实现,故增加了转向阻力,使车辆高速运行更加稳定。与此相反,当励磁线圈3通过负相电流时(f)),使永久磁环7处于不稳定的中间状态,略有外力作用便产生相对运动,故起到转向助力作用,使低速或停车转向时更加轻便和机动。

  nload="javascript:if(>740)=740" align=center border=0>

  1 励磁线圈 2 金属板 3 齿环 4 齿轮 5 永久磁环 6 塑料保持架

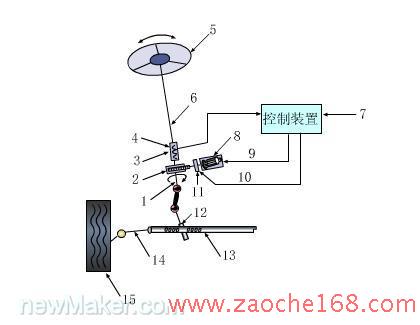

  EPS的构成如图d-zx-36所示:它由机械转向器、电动机、离合器、控制装置、转矩传感器和车速传感器组成。在操纵转向盘时,扭矩传感器根据输入力的大小产生相应的电压信号,由此EPS系统就可以检测出转向力的大小,同时根据车速传感器产生的脉冲信号又可测出车速,再用于控制电动机的电流,从而形成适当的转向助力。

  nload="javascript:if(>740)=740" align=center border=0>

  1.输出轴 2.减速器 3.扭杆 4.转距传感器 5.方向盘

  6.输入轴 7.车速信号 8.电动机 9.控制电流 10.开关电流

  11.离合器 12.小齿轮 13.齿条 14.拉杆 15.轮胎

  八.四轮转向

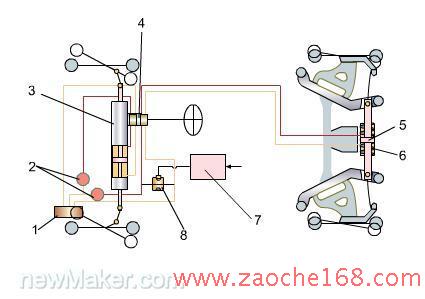

  横向加速度·车速感应型四轮转向系统,其结构是在前轮的动力转向器上,再安装一个后轮专用的控制阀,产生一个大致与横向加速度成比例的,与前轮转向器阻力相平衡的油压,把该压力的油液送到后轮执行机构。在执行机构中,如图d-zx-37所示,装入高刚性弹簧,当与送来的油压达到平衡状态时,输出杆便产生位移,从而带动后轮开始转向。

  nload="javascript:if(>740)=740" align=center border=0>

  1.储油罐2.泵3.前动力缸4.分配阀5.后动力缸6.弹簧7.控制器8.电磁阀

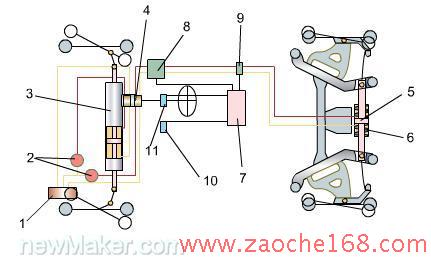

  前轮转角,车速感应型四轮转向系统,在该系统中,从油泵出来的油液直接流入图d-zx-39的电磁伺服阀,按计算机指令,控制油液流入后轮执行机构。

  nload="javascript:if(>740)=740" align=center border=0>

  1.储油罐2.泵3.前动力缸4.分配阀5.后动力缸6.弹簧7.控制器8.电磁阀 9.切断阀10.车速传感器11.转角传感器
